Анкер забиваемый





Анкер забиваемый

Drop in anchor


_________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Обозначение M6/8х25 М8/10х30 М10/12х40 М12/16х50 М16/20х65 М20/25х80
А резьба М6 М8 М10 М12 М16 М20
В длина резьбы 11,00 13,00 15,00 19,00 25,00 33,00
D диаметр отверстия под анкер 8,00 10,00 12,00 16,00 20,00 25,00
L длина анкера 25,00 30,00 40,00 50,00 65,00 80,00
Глубина завинчивания 6,00-11,00 8,00-13,00 10,00-15,00 12,0-19,00 16,00-25,00 20,00-33,00
Н глубина анкеровки 25,00 30,00 40,00 50,00 65,00 85,00
Номинальный вес 1000 шт. кг 6,44 12,15 21,40 54,66 108,05 209,00


Применяется для крепления материалов и оборудования к бетону, естественному камню, кирпичу. Анкер устанавливается в предварительно просверленное отверстие, соответствующее диаметру и длине анкера, затем расклинивается распорным конусом при вворачивании в анкер металлического элемента (болта , шпильки).

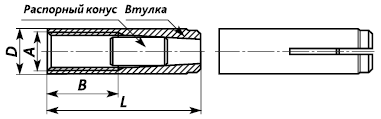

____________________________ЧЕРТЕЖ



• Материал: сталь.
• Покрытие: цинк.

________ВНЕШНИЙ ВИД
