DIN 435 Шайба косая квадратная с проточкой (для двутавра)





DIN 435

Шайба косая квадратная с проточкой (для двутавра)

Square taper washer


___________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Под резьбу a b e h
M8 22 22 3,05 4,6
M10 22 22 3,05 4,6
M12 26 30 4,1 6,2
M16 32 36 5 7,5
M20 40 44 6,1 9,2
M22 44 50 6,5 10
M24 56 56 6,9 10,8
M27 56 56 6,9 10,8


______________________________________МАССА

Под резьбу Вес 1000 шт. шайб кг
M8 10,1
M10 9,4
M12 20,1
M16 35,6
M20 67,0
M22 90,0
M24 143,0
M27 133,0
__________________ВНЕШНИЙ ВИД

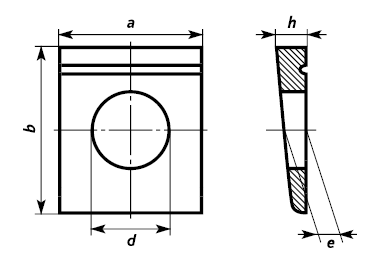

________________________ЧЕРТЕЖ

Используются вместе с болтами, винтами и прочим метрическим крепежом для выравнивания уклона. Если крепление вашей детали происходит не на ровной поверхности, а крепежный элемент должен стоять прямо, то косая шайба обеспечит надежное скрепление без перекосов и смещений.
