DIN 7504-K / DIN-EN-ISO 15480





DIN 7504-K / DIN-EN-ISO 15480

Саморез для металлических профилей

Hex flange head self drilling screw


___________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

 Обозначение  4,8х(16-38)  5,5х(19-76)  6,3х(19-150)
 E  8,70  8,70  10,60-11,00
 S  7,70-7,82  7,70-7,82  9,78-10,00
 Df  9,80-10,50  10,50  12,5-13,15
 C  0,95-1,2  1,00-1,2  1,00-1,4
 K  4,15-4,45  5,15-5,45  6,15-6,45
 D внешний диаметр  4,62-4,80  5,28-5,46  6,03-6,25
 d внутренний диаметр  3,50-3,58  4,08-4,17  4,80
 P шаг резьбы  1,6  1,81  1,81
 T  6,00-6,75  8,00  8,00-8,70
 Dp  3,90-4,10  4,50-4,80  5,40-5,80

 • Головка: шестигранная с буртом, под ключ 8 мм (4,8хL и 5,5хL) или 10 мм (6,3хL).
• Резьба: частая.
• Наконечник: усиленное сверло.
• Покрытие: белый цинк.
• Материал: сталь С1022.
• Твердость сердцевины: 270-425 HV.
• Твердость поверхности:  MIN 560 HV.
• Макс. толщина просверливаемого материала:  4,8=4,1 мм; 5,5=5,3 мм; 6,3=6,5 мм.
• Макс. усилие на скручивание:  4,8=67 кг/см (6,7 нм); 5,5=102 кг/см (10,2 Нм); 6,3=143 кг/см (14,3 Нм).
_____________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Обозначение  Допуск L ± мм   Теоретическая масса 1000 шт. кг  Lt
 4,8х16  1,00  2,58  полная
 4,8х19  1,00  2,94  полная
 4,8х25  1,00  3,45  полная
 4,8х32  1,25  4,06  полная
 4,8х38  1,25  4,65  полная
 5,5х19  1,00  3,64  полная
 5,5х25  1,00  4,38  полная
 5,5х32  1,25  5,62  полная
 5,5х38  1,25  5,91  полная
 5,5х51  1,25  7,52  полная
 5,5х76  1,50  10,3  60-62
 6,3х19  1,00  5,75  полная
 6,3х25  1,00  6,87  полная
 6,3х32  1,25  7,87  полная
 6,3х38  1,25  8,67  полная
 6,3х51  1,25  10,97  полная
 6,3х60  1,25  12,37  полная
 6,3х70  1,25  14,7  полная
 6,3х80  1,50  15,67  60-62
 6,3х90  1,50  18,58  60-62
 6,3х100  1,50  20,56  77-79
 6,3х130  1,50  23,50  77-79
 6,3х150  1,50  27,70  77-79

__________________ВНЕШНИЙ ВИД

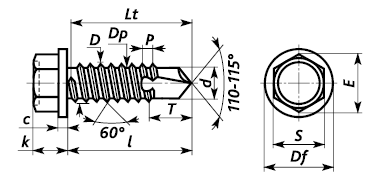

________________________ЧЕРТЕЖ
