ГОСТ 11530-93





ГОСТ 11530-93

Болт для рельсовых стыков железнодорожного пути

Rail joint bolt


___________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

d М22 М24 М27
D (пред. откл. ±1,25) 37 40 46
К (пред. откл. ±0,9) 13 14 17
Допуск симметричности головки относительно оси стержняв диаметральном выражении не более 2
V Пред. откл. -1,0 31 33 38
V1 30 32 37
S (пред. откл. -2,1) 22 24 27
h Пред. откл. -1,8 12
h1 6
r От 1 до 2
r1 не менее 3
b (пред. откл. +6) 56 66
Шаг резьбы Р 2,5 3
L исполнения (пред. откл. +6) 1 135 150 130; 160
2 140 140; 160 150; 180

_______________________________________________________________МАССА

Теоретическая масса 1000 болтов для рельсовых стыков кг
M22x135 448
М24x150 585
М27x130 696
M27x160 818
2М22x140 449
2М24x140 522
2М24x160 592
2M27x150 750
2М27x180 872

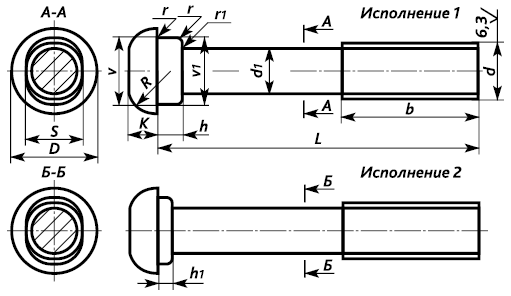

_________________________________________ЧЕРТЕЖ



Примеры условного обозначения, болт класса точности С, исполнения 1, диаметром резьбы d=24 мм, с крупным шагом резьбы, с полем допуска 8g, длиной 150 мм, класса прочности 8.8, из стали марки 35:
Болт M24-8gx150.88.35 ГОСТ 11530-93.
То же, исполнения 2, длиной 160 мм, класса прочности 10.9 из стали марки 40Х: Болт 2M24-8gx160.109.40X ГОСТ 11530-93.

Внимание!
• Масса болтов определена, исходя из номинальных размеров и плотности стали 7850 кг/м3. • Резьба – по ГОСТ 24705. • Поле допуска 8g – по ГОСТ 16093, допускается поле допуска 8h. • Допуск отклонений формы и расположения поверхностей – по ГОСТ 1759.1. • Допускаемые дефекты поверхности болтов – по ГОСТ 1759.2. • Упаковка болтов и маркировка тары - по ГОСТ 18160. • Правила приемки – по ГОСТ 17769. • Методы контроля размеров – по ГОСТ 1759.1. • Контроль дефектов поверхности – по ГОСТ 1759.2. • Контроль временного сопротивления разрыву – по ГОСТ 1497 и п. 6.2 ГОСТ 1759.4. • Определение ударной вязкости – по ГОСТ 9454 и п. 6.6 ГОСТ 1759.4.
