ГОСТ 16016-79





ГОСТ 16016-79

Болт клеммный для рельсовых скреплений железнодорожного пути

Clamp bolt for rail track fastenings


• Марка стали: 20.
• Класс точности: B.
• Класс прочности: 4,8.
• Поле допуска резьбы: 8g.
• Масса 1000 шт: 320 кг.

Пример условного обозначения клеммного болта класса точности В, диаметром резьбы d=22мм, с крупным шагом резьбы, с полем допуска 8g, длиной 75 мм, класса прочности 3.6, из спокойной стали, с цинковым покрытием толщиной 9 мкм, хроматированным:
Болт M22-8gx75.36.C.019 ГОСТ 16016-79.

Внимание!
• Резьба – по ГОСТ 24705-81, после допуска 8g по ГОСТ 16093-81. • Механические свойства – по ГОСТ 1759.4-87. • Правила приемки – по ГОСТ 17769-83. • Методы контроля – по ГОСТ 1759.0-87. • Допуски размеров, формы и расположение поверхностей и методы их контроля – по ГОСТ 1759.1-82. • Дефекты поверхности и методы контроля – по ГОСТ 1759.2-82. • Упаковка и маркировка тары – по ГОСТ 18160-72.

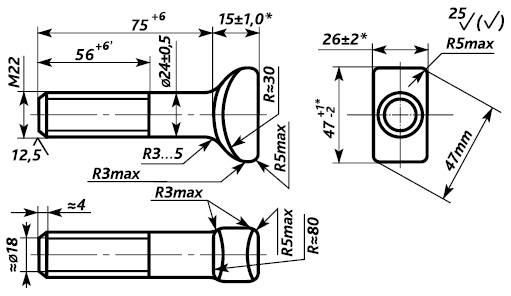

_________________________________________ЧЕРТЕЖ

_______ВНЕШНИЙ ВИД
