ГОСТ 22354-77 Гайка высокопрочная класса точности В





ГОСТ 22354-77

Гайка высокопрочная класса точности В
Hight strength nut, product grade B

________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Номинальный
диаметр резьбы d
16 (18) 20 (22) 24 (27) 30 36 42 48
Шаг резьбы 2 2,5 3 3,5 4 4,5 5
Высота m 15 16 18 19 22 24 29 34 38
Размер «под ключ» S 27 30 32 36 41 46 55 65 75
Диаметр описанной окружности е не менее 29,9 33,3 35 39,6 45,2 50,9 60,8 72,1 83,4
da не менее 16 18 20 22 24 27 30 36 42 48
не более 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8

Пример условного обозначения гайки диаметром резьбы d=20 мм, полем допуска 6Н, для болта с наименьшим временным сопротивлением = 1100 МПа (110 кгс/мм2), климатического исполнения У, категории размещения 1: Гайка М20-6Н.110 ГОСТ 22354-77.
То же, климатического исполнения ХЛ, категории размещения 1: Гайка М20-6Н.110.ХЛ1 ГОСТ 22354-77.

Внимание!
• Размеры, заключенные в скобки, применять не рекомендуется. • Резьба – по ГОСТ 24705-2004. • Допуски, не указанные на чертеже и в таблице, а также методы контроля размеров и отклонений формы и расположения поверхностей – по ГОСТ 1759.1-82. • Дефекты поверхностей и методы контроля – по ГОСТ 1759.3-83. • Технические требования – по ГОСТ 22356-77.
___________________________МАССА

Номинальный диаметр
резьбы d мм
Теоретическая масса
1000 шт. гаек кг
16 50
(18) 66
20 80
(22) 108
24 171
(27) 224
30 213
36 368
42 611
48 921


________ВНЕШНИЙ ВИД

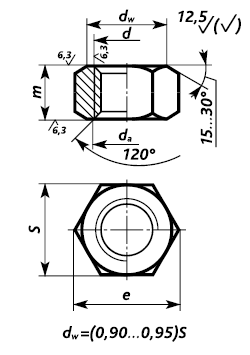

_____________ЧЕРТЕЖ
