ГОСТ 3032-76 / DIN 315 Гайка барашковая с закругленными лепестками





ГОСТ 3032-76 / DIN 315

Гайка барашковая с закругленными лепестками

Fly nut


______________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Номинальный диаметр резьбы d мм М3 М4 М5 М6 М8 М10 М12 (М14) (М16) (М18) М20 М24
Шаг резьбы Р крупный 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3
мелкий 1 1,25 1,5 2
D 7 8 10 12 15 18 22 26 30 32 34 45
D1 6 7 8 10 13 15 19 22 26 28 30 38
L 20 24 28 32 40 48 55 60 70 75 85 100
Н 8 10 12 14 18 22 26 30 32 34 38 48
h js15 3 4 5 6 8 10 12 14 16 20
b 1,2 1,5 2 2,5 3 3,4 4 5 6 7 9
b1 1,5 2 2,5 3 3,4 4 5 6 7 8 11
d1 H16 4 4,5 5 6 7 8,5 9 10 11 11,5 15
R 3 4 4,5 5 6 7 8,5 9 10 11 11,5 15
r не более 1,5 2 2,5 3 4 4,5 5 6 7 8 9 11
r1 не менее 1 1,5 2,5

Внимание!
• Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 – для алюминиевого сплава; 1,080 – для латуни. • Размеры гаек, заключенные в скобки, применять не рекомендуется. • Резьба – по ГОСТ 9150-2002, ГОСТ 24705-2004. • Поле допуска 6Н – по ГОСТ 16093-2004 (также возможны 5Н6Н и 6G). • Предельные отклонения размеров, получаемых штамповкой – по 2 классу точности ГОСТ 7505-89, литьем – по 2 классу точности ГОСТ 26645-85. • Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л – по ГОСТ 977-88, чугуна – по ГОСТ 1215-79 или ГОСТ 7293-85. • Остальные технические требования – по ГОСТ 1759.0-87 для гаек класса точности В. • Дефекты размеров, отклонения формы и расположения – по ГОСТ 1759.1-82. • Дефекты поверхности и методы контроля – по ГОСТ 1759.3-83.
______________________________МАССА

Номинальный диаметр резьбы d мм Масса 1000 шт. кг
3 1,521
4 2,735
5 4,563
6 7,817
8 14,90
10 24,76
12 43,41
14 66,19
16 94,42
18 113,7
20 141,8
24 310,6

 Пример условного обозначения гайки-барашка диаметром  резьбы d=10 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, без покрытия: Гайка М10×6Н.6 ГОСТ 3032-76.
То же исполнения 2, с мелким шагом резьбы с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм: Гайка 2.М10×1,5-6Н.32.036 ГОСТ 3032-76.
___________________ВНЕШНИЙ ВИД

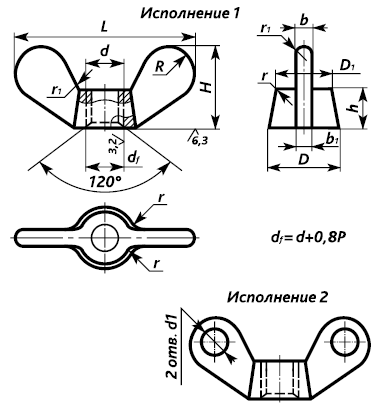

________________________ЧЕРТЕЖ
