Саморез для крепления гипсоволоконных плит





Саморез для крепления гипсоволоконных плит

Fermacell screw


_______________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Обозначение 3,9х19 3,9х25 3,9х30 3,9х35 3,9х45
L длина 18,24-19,76 24,24-25,76 28,73-31,27 33,73-36,27 43,73-46,27
d 2,3-2,6 2,3-2,6 2,3-2,6 2,3-2,6 2,3-2,6
D 2,9-3,3 2,9-3,3 2,9-3,3 2,9-3,3 2,9-3,3
D1 3,76-4,01 3,76-4,01 3,76-4,01 3,76-4,01 3,76-4,01
Теоретическая масса 1000 шт. кг 1,26 1,60 1,90 2,15 2,65

• Головка: потайная с насечками для раззенковки, шлиц Philips №2, M=4,5-5,1.
• Резьба: двухзаходная (две нити),  высокая и низкая.
• Наконечник: острый.
• Покрытие: фосфатированный, оксидированный.
• Шлиц: Philips №2.
• Материал: сталь С1018, C1022.
• Длина резьбы Lt: полная.
• Минимальный разрушающий момент: 3,0 Hм.
• Твердость сердцевины: 240-425 HV.
• Твердость поверхности: min 550 HV.

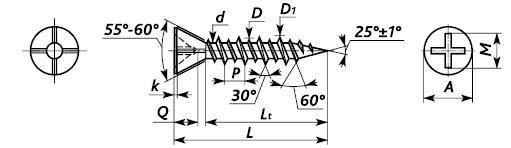

______________________________________ЧЕРТЕЖ



__________________ВНЕШНИЙ ВИД
