Саморез кровельный по дереву с шайбой EPDM толщиной 2,4-2,8 мм





Саморез кровельный по дереву с шайбой EPDM толщиной 2,4-2,8 мм

Hex flange head self drilling screw for wood with EPDM washer

________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Обозначение  4,8х29  4,8х35  4,8х38  4,8х51  4,8х60  4,8х65  4,8х70  4,8х75  4,8х80
 Допуск L  1,00  1,25   1,25   1,25  1,50  1,50  1,50  1,50  1,50
 E  8,70  8,70  8,70  8,70  8,70  8,70  8,70  8,70  8,70
 S  7,70-7,82  7,70-7,82  7,70-7,82  7,70-7,82  7,70-7,82  7,70-7,82  7,70-7,82  7,70-7,82  7,70-7,82
 Df  10,50  10,50  10,50  10,50  10,50  10,50  10,50  10,50  10,50
 C  0,85-0,95  0,85-0,95  0,85-0,95  0,85-0,95  0,85-0,95  0,85-0,95  0,85-0,95  0,85-0,95  0,85-0,95
 K  4,85-5,15  4,85-5,15  4,85-5,15  4,85-5,15  4,85-5,15  4,85-5,15  4,85-5,15  4,85-5,15  4,85-5,15
 D  4,75-4,93  4,75-4,93  4,75-4,93  4,75-4,93  4,75-4,93   4,75-4,93  4,75-4,93  4,75-4,93  4,75-4,93
 d  3,20-3,38  3,20-3,38  3,20-3,38  3,20-3,38  3,20-3,38  3,20-3,38  3,20-3,38  3,20-3,38  3,20-3,38
 P  2,12  2,12  2,12  2,12  2,12  2,12  2,12  2,12  2,12
 T  4,00-5,00  4,00-5,00  4,00-5,00  4,00-5,00  4,00-5,00  4,00-5,00  4,00-5,00  4,00-5,00  4,00-5,00
 Dp  2,70-2,85  2,70-2,85  2,70-2,85  2,70-2,85  2,70-2,85  2,70-2,85  2,70-2,85  2,70-2,85  2,70-2,85
 Lt  полная  полная  полная  44,0-46,0  54,0-56,0  56,0-58,0  59,0-61,0  61,0-63,0  69,0-71,0
  Теоретическая масса 1000 шт. кг  5,23  5,79  6,00  7,07  8,00  8,67  9,00  9,50  10,00



_____________________ВНЕШНИЙ ВИД

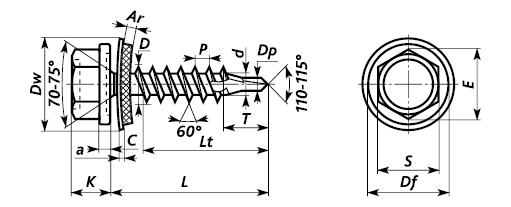

 __________________________ЧЕРТЕЖ




• Головка: шестигранная с буртом, под ключ 8 мм.
• Шайба: с плоской прокладкой EPDM толщиной 2,4-2,8 мм.
• Резьба: редкая.
• Наконечник: уменьшенное сверло.
• Покрытие: белый цинк, дополнительная окраска в цвета RAL.
• Материал: сталь С1022.
• Твердость сердцевины: 240-425 HV.
• Твердость поверхности: MIN 560 HV.
• Макс. усилие на скручивание: 65 кг/см (6,5 Нм).
• Макс. толщина просверливаемого материала: 3 мм.
